Hegesztő robot programozás: tipikus hibák és beállítások

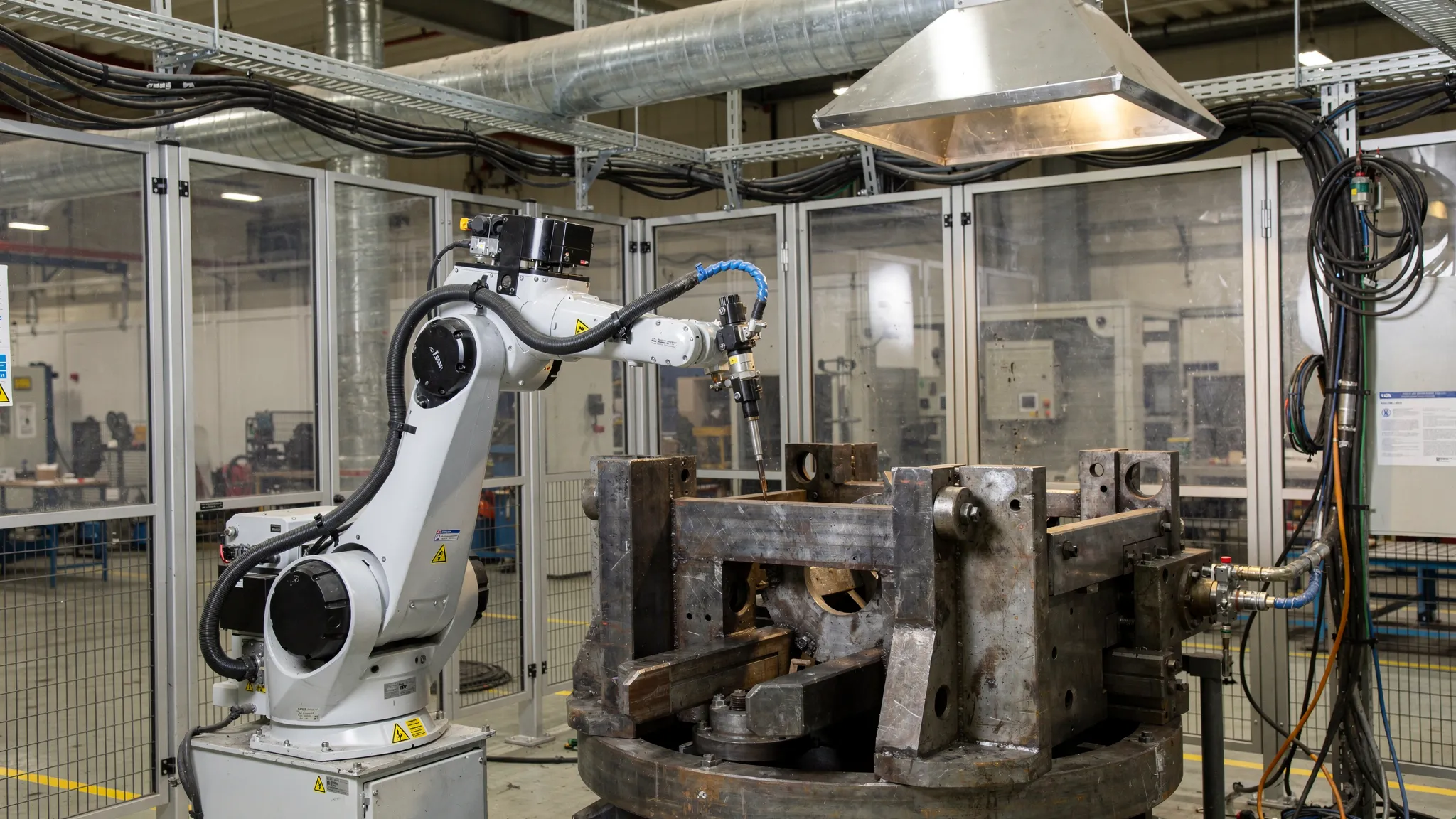

A hegesztőcella akkor termel igazán stabilan, ha a hegesztő robot programozás nem csak „megmozgatja” a kart, hanem összehangolja a pályát, az ívfolyamatot, a befogást és a perifériákat. A legtöbb problémát (fröcskölés, alámarás, porozitás, ütközés, ingadozó varratkép, selejt, túl hosszú ciklusidő) nem egyetlen rossz paraméter okozza, hanem több apró eltérés összeadódása.

Ez a cikk a gyártásban leggyakrabban előforduló hibákat és azokat a beállításokat veszi végig, amelyekkel jellemzően gyorsan javítható a minőség és a stabilitás, akár teach pendantos, akár offline (OP) programozásról van szó.

Hibaelhárítási gondolkodás: 3 réteg, amit érdemes külön választani

A hatékony diagnózis kulcsa, hogy először szétválaszd, a probléma melyik „rétegen” keletkezik:

• Geometria és ismételhetőség: munkadarab pozíció, befogó, pozicionáló, torzítás, kopás, holtjáték.

• Robotika és pálya: TCP és koordinátarendszerek, közelítések, orientáció, sebességprofil, ív ki-be kapcsolás időzítése.

• Hegesztéstechnológia: WPS logika, áram, feszültség, huzalelőtolás, haladási sebesség, gáz, CTWD (kontaktcsúcs-munkadarab távolság), lengés (weave), kráterkitöltés.

Ha ezt a három réteget összekevered, tipikusan „túlkompenzálsz” a hegesztőgépen, miközben a valódi ok például egy elcsúszott nullpont vagy egy bizonytalan befogás.

Tipikus programozási hibák, amik azonnal rontják a varratot

1) Rossz TCP vagy pontatlan TCP-kalibráció

Tünetek:

• a varrat a sarokból „kifut”, a hézag követése instabil

• azonos program más műszakban vagy másik pisztollyal másképp viselkedik

• a pisztoly szöge nem tartja a beállított dőlést, főleg íveken és fordulóknál

Mi történik a háttérben? A robot a TCP-hez (Tool Center Point) viszonyítva számolja a pályát. Ha a TCP hibás, minden pont „jó” lesz a tanítás pillanatában, de a mozgás közbeni orientáció és a pályakövetés torzul.

Gyakorlati beállítások:

• TCP-t mindig a ténylegesen használt kopó alkatrészekkel (kontaktcsúcs, gázterelő, fúvóka) ellenőrizd.

• Ha több pisztoly vagy több nyak (gooseneck) van, kezeld külön toolként, és dokumentáld az érvényességi feltételeket.

• Legyen „gyártás előtti” gyors TCP-ellenőrzési rutin (1-2 referencia pontra ráállás), ami jelzi, ha a pisztoly ütött vagy a kopás már kritikus.

2) Keveredő koordinátarendszerek (Base/Workobject) és hibás nullpont

Tünetek:

• ütközés csak bizonyos pozicionáló állásokban

• a hegesztési pálya „jó helyen” indul, majd fokozatosan elcsúszik

• a robot határtengelyhez közel kerül egyes munkadarab-variánsoknál

Tipikus ok: a program egy pontján más base/workobject aktív, mint amit feltételezel, vagy a befogó nullpontja változott (ütés, csere, újraszintezés).

Bevált megoldás:

• minden hegesztési szekvencia elején legyen egyértelmű, látható „kontextus-beállítás” (aktív base, tool, sebesség- és zónaparaméter).

• a befogókészülékhez tarts fenn mérhető referencia rendszert (mérőcsap, referencia él), ne csak „szemre” taníts.

3) Nem kontrollált sebesség a varratban (cornering, blending, smoothing)

Tünetek:

• saroknál alámarás vagy túlzott beégés

• varratmagasság ingadozik, pedig a hegesztő paraméterek nem változnak

Tipikus ok: a robot valójában nem állandó haladási sebességgel megy a varrat mentén. A zónázás (blending) és a mozgástípus (joint/linear) hatására a pályán belül is változhat a sebesség és az orientáció.

Beállítási irány:

• varratközeli szakaszokon preferáld a kontrollált, reprodukálható pályát (gyakran lineáris mozgás), és csak ott blendelj, ahol nem befolyásolja a varratot.

• sarkoknál kezeld külön a belépést és kilépést, és ha kell, használj rövid stabilizáló szakaszt, hogy az ív „beálljon”.

4) Rossz közelítések és elhagyások (approach/retract)

Tünetek:

• indítási kráter, túl magas kezdő fröcskölés

• befejezésnél lyuk, kráterrepedés, „letépett” varratvég

• gyakori ütközés, főleg szűk befogóknál

Mit érdemes beállítani?

• legyen definiált, ütközésbiztos közelítési irány, és ne a varrat pontjára „zuhanjon rá” a pisztoly

• ívindítás és ívleállítás környékén használj technológiai funkciókat, ha elérhetők (pl. előáramlás/utóáramlás, crater fill), és programozásban hagyj időt ezeknek

Tipikus hegesztéstechnológiai hibák és gyors korrekciók

Fontos: a következő pontok nem helyettesítik a gyártásban használt hegesztési eljárásokat és előírásokat (WPS). Inkább arra jók, hogy célzottan megtaláld, a robotprogram és a beállítások hol okoznak instabilitást, vagy miért „érzékeny” a folyamat.

Az alábbi táblázat gyakori hibákat köt össze olyan beállításokkal, amelyek a robotprogramozás oldaláról is befolyásolhatók.

Szenzorok (touch sensing, varratkövetés): mikor segítenek, és mikor rontanak?

Ha a gyártásban a munkadarab pozíciója vagy a hézag változékony, a puszta teach pontokkal egy idő után falnak mész. Ilyenkor jönnek képbe a szenzoros funkciók.

A leggyakoribb csapdák:

• Touch sensing: rosszul definiált mérőpontok, sorjás élek, oxidréteg vagy bizonytalan érintkezés hamis nullpontot ad.

• Ív alapú varratkövetés (through-arc): érzékeny lehet földelésre, zajra, és a hegesztési paraméterek változására.

• Kamerás megoldások: fényviszonyok, füst, fröcskölés és takarás miatt a „laborban működik, gyártásban nem” jelenség gyakori, ha nincs rendesen iparosítva.

Jó döntési szabály: előbb tedd robusztussá a befogást, a nullpontokat és a TCP-t. Ha ezután is nagy a szórás, akkor érdemes szenzort bevezetni, és a programban külön kezelni a mérés, korrekció és hegesztés szakaszokat.

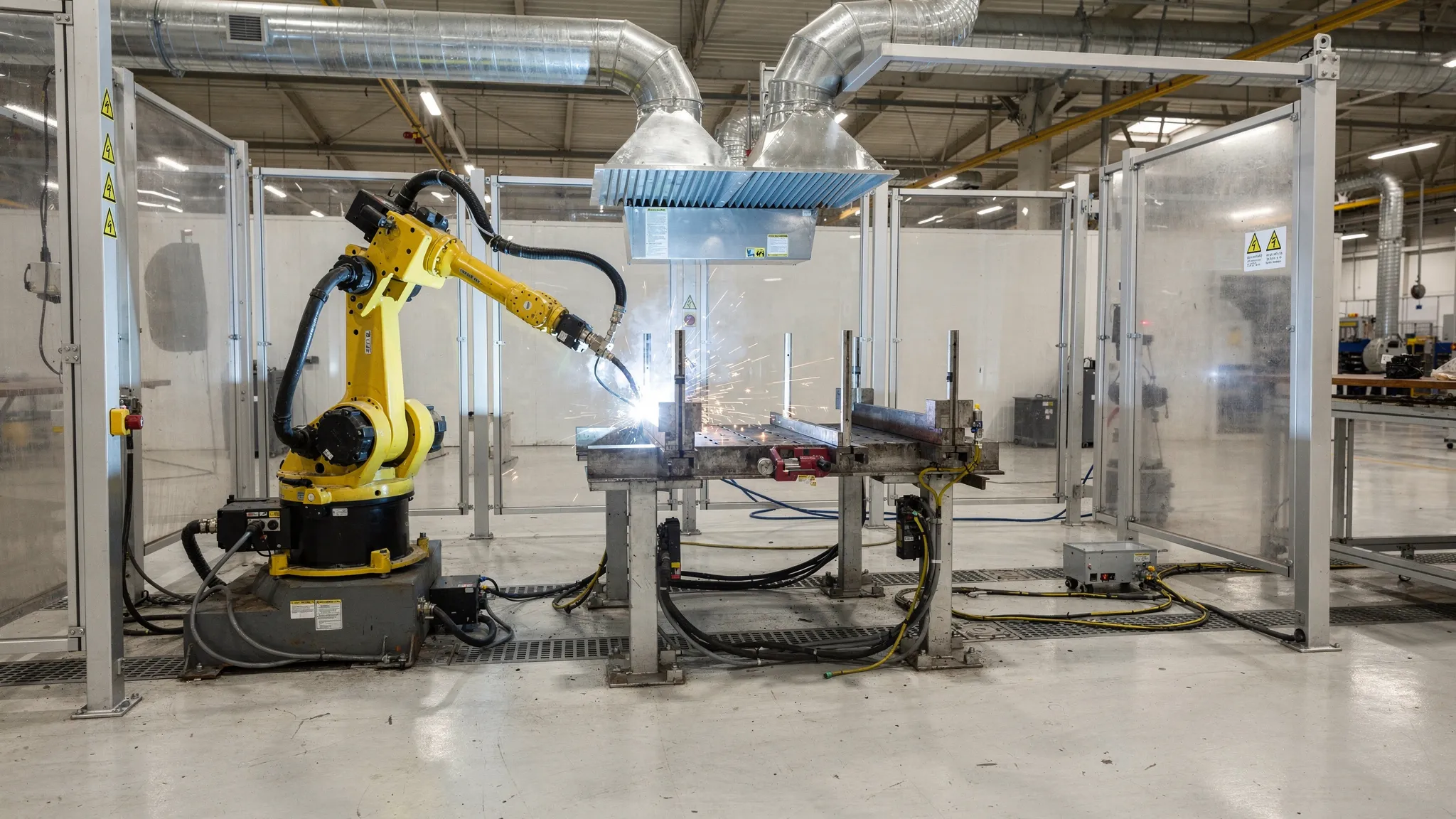

Cella és periféria beállítások, amik programozási hibának látszanak

A hegesztő robot programozás sokszor „bűnbak”, miközben a valós ok a cella oldalon van. Ezeket érdemes célzottan kizárni:

• Befogó ismételhetőség: ha a munkadarab felfekvése nem determinisztikus, a legjobb program is elcsúszik.

• Pisztolytisztító és huzalvágó ciklus: ha nincs stabil karbantartási ritmus, a TCP effektíve változik, a gázlefedés romlik.

• Kábelcsomag vezetése: bizonyos robotállásokban feszül, húzza a pisztolyt, vagy ütközést okoz.

• Kopóalkatrész menedzsment: kontaktcsúcs, liner, fúvóka, gázterelő állapota közvetlenül látszik a varratképen.

Beüzemelési és „gyártásra engedési” checklist (ami tényleg megtérül)

A stabil termeléshez érdemes egy rövid, mindenki által ugyanúgy végrehajtott ellenőrzést bevezetni. Az alábbi táblázat egy tipikus minta.

Biztonság és megfelelés: ne a végén jusson eszedbe

A hegesztőcellák jellemzően összetett kockázatot hordoznak (robotmozgás, áram, füst, hő, fröcskölés, pozicionáló). A programozási változtatások (sebesség, zónák, új közelítések) biztonsági hatással is járhatnak, ezért a módosításokat célszerű formális folyamatban kezelni.

Kiindulási referenciaként gyakran említik az ipari robotokra vonatkozó biztonsági szabványt, például az ISO 10218 családot, illetve kollaboratív alkalmazásoknál az ISO/TS 15066 műszaki specifikációt. (A konkrét megfelelési követelmények alkalmazásfüggők, ezért érdemes célzott kockázatértékelést végezni.)

Mikor érdemes külső segítséget bevonni?

Tipikus helyzetek, amikor integrátori vagy haladó programozói támogatás gyorsabban térül meg, mint a belső kísérletezés:

• selejt és utómunka magas, de nem egyértelmű, hogy technológia vagy programozás a fő ok

• gyakori ütközések, kábelszakadások, kopóalkatrész rendellenes fogyása

• több termékvariáns, gyakori átállás, és nincs stabil nullpont-stratégia

• varratkövetés, mérés, adaptív funkciók bevezetése szükséges

• ciklusidő csökkentése úgy, hogy a minőség nem romolhat

Ha ABB környezetben dolgozol, érdemes a képzési és kompetencia oldalt is tudatosan kezelni. Ebben hasznos kiindulópont lehet a Syneo kapcsolódó anyaga: ABB robot programozás tanfolyam: kinek éri meg és mire elég?

Gyakran ismételt kérdések (GYIK)

Mi a leggyakoribb hiba hegesztő robot programozás során? A gyakorlatban a hibás vagy elcsúszó TCP, illetve a nem kontrollált sebességprofil (főleg sarkoknál és blendelt szakaszokon) nagyon gyakran okoz minőségi ingadozást.

Honnan tudom, hogy a varrathiba programozási vagy technológiai eredetű? Ha a hiba termékvariánstól vagy pozicionáló állástól függ, sokszor koordinátarendszer, TCP vagy befogás áll a háttérben. Ha minden pozícióban hasonló, gyakrabban technológiai paraméter, gázlefedés vagy kopóalkatrész.

Mikor érdemes touch sensinget vagy varratkövetést használni? Akkor, ha a befogás és a nullpontok rendbetétele után is túl nagy a geometriai szórás (hézag, pozíció, torzulás), és a ponttanítás már nem ad stabil minőséget.

Miért romlik el ugyanaz a program egyik napról a másikra? Gyakori ok a kopóalkatrész állapota (kontaktcsúcs, fúvóka), a pisztoly mechanikai elmozdulása, a befogó „elmászása”, vagy egy nem dokumentált programváltoztatás.

Hogyan csökkenthető a selejt gyorsan, nagy beruházás nélkül? TCP és base ellenőrzés, közelítések/elhagyások rendbetétele, karbantartási ciklus bevezetése (tisztítás, huzalvágás), valamint a kritikus szakaszok sebességprofiljának stabilizálása sok esetben gyors nyereséget ad.

Milyen dokumentációt érdemes vezetni robothegesztésnél? Minimum: programverziók és módosítások naplója, TCP és nullpont ellenőrzési rutin eredménye, kopóalkatrész csereperiódus, valamint a minőségi visszajelzések (hibaok, javítás) visszacsatolása.
